Когато става дума за света на индустриалните приложения, титаниевите тръбни фитинги играят решаваща роля поради тяхната отлична устойчивост на корозия, високо съотношение якост към тегло и биосъвместимост. Като опитен доставчик на фитинги за титанови тръби често ме питат за стандартните размери на тези фитинги. В този блог ще разгледам подробностите за това какво представлява стандартният размер на фитингите за титаниеви тръби, факторите, влияещи върху тези размери и как те са подходящи за различни индустрии.
Основни концепции за размерите на фитинги за титаниеви тръби
Тръбните фитинги от титан се предлагат в широк диапазон от размери, за да отговорят на разнообразните нужди на различни индустрии. Оразмеряването на тези фитинги обикновено се определя от няколко ключови параметъра, включително външен диаметър (OD), дебелина на стената и дължина.
Външният диаметър е едно от най-фундаменталните измервания. Обикновено се посочва в инчове или милиметри. Например общите външни диаметри за титаниеви тръби и фитинги могат да варират от 1/8 инча (около 3,175 mm) до широкомащабни индустриални размери от 24 инча (около 609,6 mm) или повече. Фитингите за титаниеви тръби с малък диаметър често се използват в прецизни приложения като медицински устройства и лабораторно оборудване, докато по-големите диаметри се използват в индустрии като химическа обработка и производство на електроенергия.
Дебелината на стената е друг критичен фактор. Влияе върху якостта и носещата способност на натиск на фитинга. Дебелината на стената обикновено се изразява като номер на списък (напр. списък 40, списък 80). По-високото число на графика показва по-дебела стена. Например фитинг за титаниева тръба Schedule 80 ще има по-дебела стена от фитинг Schedule 40 със същия външен диаметър, което го прави подходящ за приложения с по-високи изисквания за налягане.
Дължината на тръбните фитинги от титан може да варира в широки граници в зависимост от вида на фитинга и предназначението му. Колената, например, може да имат стандартен размер от центъра до края, който се определя от индустриалните стандарти. Тройниците, редукторите и съединителите също имат специфични изисквания за дължина въз основа на техния дизайн и изискванията за свързване на тръбопроводната система.
Стандартни размери на различни видове фитинги от титанови тръби
лактите

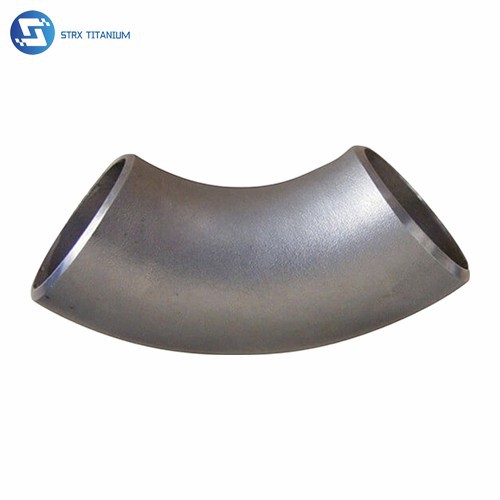

Колената се използват за промяна на посоката на тръбопровода. Най-често срещаният тип еКоляно от титаниева сплав 90°. Стандартните размери за колена 90° се определят от външния диаметър на свързаните тръби и радиуса на огъване. Колената с къс радиус имат размер от център до край, който е приблизително равен на външния диаметър на тръбата, докато колената с дълъг радиус имат размер от център до край 1,5 пъти външния диаметър на тръбата. Например, в титаниева тръбопроводна система с външен диаметър 2 инча, коляно с къс радиус 90° ще има размер от център до край около 2 инча, а коляно с дълъг радиус 90° ще има размер от център до край около 3 инча.
Редуктори

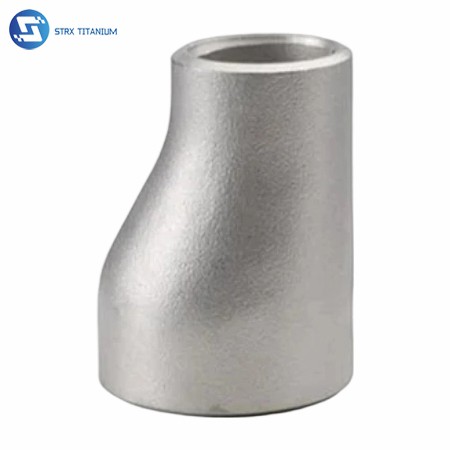

Редукторите се използват за свързване на тръби с различни диаметри. Има два основни вида:Титаниев концентричен редукториТитаниев ексцентричен редуктор. Концентричните редуктори имат центрирана редукция, която е подходяща за приложения, където се изисква плавен поток на флуида. Ексцентричните редуктори, от друга страна, имат намаление на изместването и често се използват в системи, където въздухът или газът трябва да бъдат отстранени от тръбопровода. Стандартните размери на редукторите се определят от по-големия и по-малкия външен диаметър. Например, 4-инчов до 2-инчов титанов концентричен редуктор ще има по-голям край с външен диаметър 4 инча и по-малък край с външен диаметър 2 инча.
Тениски
Тройниците се използват за създаване на клон в тръбопровода. Те могат да бъдат равни - тройник (където и трите края имат еднакъв външен диаметър) или редуциращ тройник (където единият край има различен диаметър от другите два). Стандартните размери на тройниците се определят от външните диаметри на главните и разклонителните тръби. Например, в равен тройник с външен диаметър 3 инча, и трите края на тройника ще имат външен диаметър 3 инча.
Съединители
Съединителите се използват за свързване на две тръби заедно. Те се предлагат в различни видове, като съединители с резба и заварени съединители. Стандартните размери на съединителите се основават на външния диаметър на тръбите, които са предназначени да свържат. Например съединител за 1-инчова титаниева тръба ще бъде проектиран да пасва на тръби с външен диаметър 1 инч.
Фактори, влияещи върху стандартните размери
Индустриални стандарти
Оразмеряването на фитинги от титанови тръби до голяма степен се влияе от индустриалните стандарти като Американския национален институт по стандартизация (ANSI) и Международната организация по стандартизация (ISO). Тези стандарти гарантират съвместимост и взаимозаменяемост на тръбните фитинги при различни производители и приложения. Например, ANSI B16.9 предоставя стандарти за фабрично изработени фитинги за челно заваряване от кована стомана, които също служат като еталон за фитинги за титанови тръби в много случаи.
Изисквания за кандидатстване
Специфичните изисквания на приложението също играят съществена роля при определяне на стандартните размери. В химическата промишленост, където тръбите могат да пренасят корозивни вещества под високо налягане, често се изискват фитинги от титанови тръби с по-голям диаметър и по-дебели стени. В космическата индустрия, където теглото е критичен фактор, може да се предпочитат фитинги с по-малък диаметър и по-тънки стени, за да се намали общото тегло на самолета.
Производствени възможности
Производствените възможности на доставчиците също оказват влияние върху наличните стандартни размери. Някои производители може да имат ограничения по отношение на оборудването и процесите, които използват, което може да ограничи диапазона от размери, които могат да произвеждат. Въпреки това, с напредването на технологиите, все повече и повече доставчици са в състояние да предложат по-широка гама от стандартни размери и дори изработени по поръчка фитинги за титанови тръби.
Значение на стандартните размери
Съвместимост
Стандартните размери гарантират, че фитингите от титанови тръби могат лесно да бъдат интегрирани в съществуващи тръбопроводни системи. Това е от решаващо значение за проекти за поддръжка, ремонт и разширение. Например, ако една компания трябва да смени повредено коляно в завода си за химическа преработка, наличието на налични на пазара фитинги със стандартни размери позволява бърза и безпроблемна подмяна.
Цена - ефективност
Използването на титаниеви тръбни фитинги със стандартни размери може да бъде по-рентабилно от направените по поръчка. Стандартните размери се произвеждат масово, което намалява производствените разходи. Освен това наличието на стандартни размери на пазара означава, че има повече конкуренция между доставчиците, което води до по-ниски цени за крайните потребители.
Безопасност
Стандартните размери са проектирани да отговарят на специфични изисквания за безопасност. Те са тествани и сертифицирани, за да се гарантира, че могат да издържат на налягането, температурата и други работни условия на предвиденото приложение. Използването на нестандартни или неподходящи по размер фитинги може да представлява риск за безопасността, като например течове или повреди на тръби.
Заключение
В заключение, стандартният размер на фитингите за титаниеви тръби е сложна, но добре дефинирана концепция. Определя се от фактори като външен диаметър, дебелина на стената и дължина и варира в зависимост от вида на фитинга. Индустриалните стандарти, изискванията за приложение и производствените възможности играят роля при оформянето на тези стандартни размери. Като доставчик на фитинги за титаниеви тръби разбирам значението на осигуряването на висококачествени фитинги със стандартен размер, за да отговоря на разнообразните нужди на моите клиенти.
Ако се нуждаете от титаниеви тръбни фитинги за вашия проект, независимо дали става въпрос за малък мащаб медицинско устройство или широкомащабно промишлено приложение, насърчавам ви да се свържете с мен. Мога да предложа широка гама от титаниеви фитинги за тръби със стандартни размери, включителноТитаниев ексцентричен редуктор,Коляно от титаниева сплав 90°, иТитаниев концентричен редуктор. Нека обсъдим вашите специфични изисквания и да намерим най-добрите решения за вашата тръбопроводна система.
Референции
- Американски национален институт по стандартизация (ANSI). ANSI B16.9 - Фабрично изработени фитинги за челно заваряване от кована стомана.
- Международна организация по стандартизация (ISO). ISO стандарти, свързани с тръбни фитинги.
- Различни технически ръководства и литература за титанови материали и приложения за тръбни фитинги.
